Rof Bias Point Controller sjálfvirk hlutdrægni stýrieining af litíum niobate MZ mótara

Stutt lýsing:

ROF-ABC-MZ röð sjálfvirk hlutdrægni stjórnunareining er notuð fyrir sjálfvirka hlutdrægni stjórn á litíumníóbat MZ mótara, sem getur gert mótunartækið stöðugt á lægsta punkti, hæsta punkti eða hornréttum punkti (línulegt svæði). Einingin er einnig samþætt 1/99 tengi, sem getur stjórnað skiptingu vinnupunktsins í gegnum ytri raðtengi, og styður handvirka aðlögunarham, sem hentar fyrir margs konar bylgjulengdarmótara og forrit, og er mjög hentugur fyrir háskólarannsóknastofur til að byggja upp skrifborðstilraunir.


Upplýsingar um vöru

Rofea Optoelectronics býður upp á Optical og photonics Rafeindatækni mótara vörur

Vörumerki

Eiginleiki

Margar hlutdrægar aðgerðastillingar eru fáanlegar (Quad+Fjór-, mínHámark)

Raðsamskipti, forrituð sjálfvirk fínstilling og læsingar á hlutdrægni

Geislarar í innri hluta styðja við ýmsar bylgjulengdir

Einingapakki, millistykki aflgjafi

X Automatic Bias Control ModuleX Automatic Bias ControllerX Automatic Bias Point ControllerX Bias Controller On Q PointX Bias Point ControllerX IQ Intensity ModulatorX IQ Modulator Bias ControllerX IQ-ModulatorX LN ModulatorsX MZ Intensity ModulatorX Mach Zehnder Modulator Bias ControlX Mach-Xehnder ModulatorX Ultra Modulator ModulatorX Compact IQ Modulator Bias ControllerX Ultra Compact Modulator Bias ControllerX Ultra High Precision Bias ControllerX Ultra High Precision MZM Bias ControllerX Ultra High Precision MZM Bias Controller On NULL PointX Ultra High Precision MZM Bias Controller On Q Point

Umsókn

Ljósleiðarasamskipti

Örbylgjuofn ljóseind

Púlsljós umsókn

Frammistaða

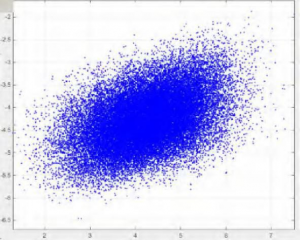

Mynd 1. Stjörnumerki (án stjórnanda)


Mynd 2. QPSK Constellation (með stjórnandi


Mynd 3. QPSK-Eye mynstur

mynd 5

Mynd 5. 16-QAM Stjörnumyndamynstur


Mynd 4. QPSK Spectrum

mynd 6

Mynd 6. 16-QAM Spectrum

Tæknilýsing

Argument

Min

Dæmigert

Hámark

Eining

Optical breytu
Inntak ljósafl 1*

0

13

dBm

Rekstrarbylgjulengd 2*

780

1650

nm

Ljósleiðaraviðmót

FC/APC

Rafmagnsbreyta
Forspenna

-10

10

V

Slökkvihlutfall rofa 3*

20

25

50

dB

Mode læst svæði

Jákvætt eða neikvætt

Læsa ham

Quad+ (Quad-) eðaMin(Hámark)

Mótunardýpt (QUAD)

1

2

%

Mótunardýpt (null)

0.1

%

Flugmannatíðni (QUAD)

1K

Hz

Flugmannatíðni (NULL)

2K

Hz

Hefðbundin breytu
Mál (lengd× breidd× þykkt)

120×70×34 mm

Rekstrarhitastig

0 - 70

Athugið:

1* vísar til inntaks aflsviðs í eininguna þegar framleiðsla mótara er hámark. Fyrir lágpunktsstýringu mótara með háu slökkvihlutfalli ætti að auka inntaksaflið á viðeigandi hátt; Með sérstökum kröfum um inntak geturðu stillt innri tengibúnaðinn og skynjaraaukningu, vinsamlegast hafðu samband við sölu þegar þú pantar.

2* Þegar þú pantar, vinsamlegast tilgreindu vinnubylgjulengdina, sem þarf að fínstilla í samræmi við vinnubylgjulengdina.

3* rofslokunarhlutfall fer einnig eftir rofislokunarhlutfalli mótara sjálfs.



Stærðarteikning (mm)

Upplýsingar um pöntun

*Ef þú hefur einhverjar sérstakar kröfur, vinsamlegast hafðu samband við sölufólk okkar

ROF ABC Modulator gerð XX XX XX
  Sjálfvirk hlutdeildarstýringareining MZ---M-Zmótara Vinnubylgjulengd:

15---1550nm

13---1310nm

10---1064nm

08---850nm

07---780nm

Tegund trefja:

S-- Einhams ljósleiðari

P - skautunarviðhald trefjar

Ljósleiðaraviðmót:

FAFC/APC

FP---FC/UPC

Notendaviðmót

Hópur Rekstur

Skýring

Endurstilla Settu jumper í og ​​dragðu út eftir 1 sekúndu Endurstilltu stjórnandann
Kraftur Aflgjafi fyrir hlutdrægni stjórnandi V- tengir neikvæða rafskaut aflgjafans
V+ tengir jákvæða rafskaut aflgjafans
Miðhöfn tengist jarðskautinu
Polar1 PLRI: Settu eða dragðu út jumperinn enginn jumper: Núll háttur; með jumper: Hámarksstilling
PLRQ: Settu í eða dragðu út jumperinn enginn jumper: Núll háttur; með jumper: Hámarksstilling
PLRP: Settu í eða dragðu út jumperinn enginn jumper: Q+ ham; með jumper: Q- ham
LED Stöðugt á Að vinna undir stöðugu ástandi
Kveikt eða slökkt á 0,2 sek Vinnsla gagna og leit að stýripunkti
Kveikt eða slökkt á 1. fresti Sjónafl inntaks er of veikt
Kveikt eða slökkt á 3. fresti Sjónafl inntaks er of sterkt
PD2 Tengstu við ljósdíóðuna PD tengi tengir bakskaut ljósdíóðunnar
GND tengi tengir rafskaut ljósdíóðunnar
Forspennuspennur In, Ip: Forspenna fyrir I arm IP: Jákvæð hlið; Í: Neikvæð hlið eða jörð
Qn, Qp: Forspenna fyrir Q arm Qp: Jákvæð hlið; Qn: Neikvæð hlið eða jörð
Pn, Pp: Forspenna fyrir P arm Pp: Jákvæð hlið; Pn: Neikvæð hlið eða jörð
UART Notaðu stjórnandi í gegnum UART 3,3: 3,3V viðmiðunarspenna
GND: Jörð
RX: Móttaka stjórnanda
TX: Sending stjórnanda

1 Polar fer eftir RF merki kerfisins. Þegar ekkert RF merki er í kerfinu ætti pólinn að vera jákvæður. Þegar RF merki hefur meiri amplitude en ákveðið stig mun pólinn breytast úr jákvæðu í neikvætt. Á þessum tíma munu núllpunktur og hámarkspunktur skipta hver við annan. Q+ punktur og Q-punktur munu einnig skipta hver við annan. Polar rofi gerir notanda kleift að skipta um skaut

beint án þess að breyta aðgerðastöðum.

2Aðeins skal velja eitt val á milli þess að nota stjórnandi ljósdíóða eða nota mótunarljósdíóða. Mælt er með því að nota stjórnandi ljósdíóða fyrir rannsóknarstofutilraunir af tveimur ástæðum. Í fyrsta lagi hefur stjórnandi ljósdíóða tryggt eiginleika. Í öðru lagi er auðveldara að stilla inntaksljósstyrkinn. Ef þú notar innri ljósdíóða mótara, vinsamlegast vertu viss um að úttaksstraumur ljósdíóðunnar sé í réttu hlutfalli við inntaksafl.
