Ultra High Precision MZM mótunarskemmtunarstýring Sjálfvirk hlutdrægni stjórnandi

Stutt lýsing:

Rofea 'mótarefni hlutdrægni er sérstaklega hannaður fyrir Mach-zehnder mótum til að tryggja stöðugt rekstrarástand í ýmsum rekstrarumhverfi. Byggt á fullkomlega stafrænni merkisvinnsluaðferð sinni getur stjórnandi veitt öfgafullan afköst.

Stjórnandinn sprautar lágum tíðni, lágum amplitude dither merki ásamt hlutdrægni spennu í mótarann. Það heldur áfram að lesa framleiðsluna frá mótaranum og ákvarðar ástand hlutdrægni spennu og tengda villu. Nýjum hlutdrægni verður beitt eftirorðum samkvæmt fyrri mælingu. Á þennan hátt er mótarinn tryggður að vinna undir réttri hlutdrægni spennu.


Vöruupplýsingar

Rofea optoelectronics bjóða upp

Vörumerki

Lögun

• Bias spennastjórnun á hámarki/null/q+/q−
• Stjórnun hlutdrægni á handahófskenndum punkti
• Ultra nákvæm stjórn: 50dB hámarks útrýmingarhlutfall á núllstillingu;
± 0,5◦ Nákvæmni á Q+ og Q− stillingum
• Lágt amplitude:
0,1% Vπ í núllstillingu og hámarksstillingu
2% Vπ í Q+ stillingu og Q -stillingu
• Mikill stöðugleiki: Með fullkomlega stafrænni útfærslu
• Lágt snið: 40mm (w) × 30mm (d) × 10mm (h)
• Auðvelt í notkun: Handvirk notkun með Mini Jumper;
Sveigjanleg OEM aðgerðir í gegnum MCU UART2
• Tveir mismunandi stillingar til að veita hlutdrægni: A.Automatic Bias Control
b. Notandi skilgreind hlutdrægni spennu

Raf-sjón-mótunar raf-sjón-mótunar mótarefni Bias Controller Bias Point Controller IQ Modulator DP-IQ Modulator Mzm Bias Controller Automatic Bias Controller Controller

Umsókn

• Linbo3 og aðrir MZ mótaraðir
• Stafræn NRZ, RZ
• Púls forrit
• Brillouin dreifikerfi og aðrir sjónskynjarar
• CATV sendandi

Frammistaða

PD-1

Mynd 1. Burðarfyrirtæki

PD-2

Mynd 2. Púls kynslóð

PD-3

Mynd 3.

PD-4

Mynd 4. Lágmarksafl móts

Maxim DC útrýmingarhlutfall

Í þessari tilraun voru engin RF merki beitt á kerfið. Pure DC Extinciton hefur verið mælt.
1. Mynd 5 sýnir sjónkraft framleiðsla mótunar, þegar mótunarstýrt er á hámarkspunkti. Það sýnir 3.71dbm á skýringarmyndinni.
2. Mynd 6 sýnir sjónkraft mótunarframleiðslu, þegar mótunarstýrt er á núllpunkti. Það sýnir -46.73dbm á skýringarmyndinni. Í raunverulegri tilraun er gildið breytilegt um -47dbm; og -46,73 er ​​stöðugt gildi.
3. Þess vegna er stöðugt DC útrýmingarhlutfall sem mældist 50,4dB.

Kröfur um mikið útrýmingarhlutfall

1. Einkennandi kerfis mótarinn ákveður að hægt sé að ná hámarks útrýmingarhlutfalli.
2.. Skal skal sjá um skolun á innsláttarljósi mótunar. Mótunaraðilar eru viðkvæmir fyrir skautun. Rétt skautun getur bætt útrýmingarhlutfall yfir 10dB. Í rannsóknarstofutilraunum er venjulega þörf á skautunarstýringu.
3. Réttir hlutdrægir stýringar. Í tilraun DC útrýmingarhlutfalls okkar hefur 50,4dB útrýmingarhlutfall náðst. Meðan gagnablað mótarans framleiðir aðeins 40dB. Ástæðan fyrir þessari framför er sú að sumir mótarar reka mjög hratt. ROFEA R-BC-ALA hlutdrægni stýringar uppfæra hlutdrægni spennu á 1 sekúndu til að tryggja hratt svörun.

Forskriftir

Færibreytur

Mín

Typ

Max

Eining

Skilyrði

Stjórna árangur
Útrýmingarhlutfall

Mer 1

50

dB

CSO2

−55

−65

−70

DBC

DEMA AMPLUTENE: 2%V.π
Stöðvunartími

4

s

Rekja stig: NULL & PEAK

10

Rekja stig: Q+ & Q-
Rafmagns
Jákvæð kraftspenna

+14.5

+15

+15.5

V

Jákvæður aflstraumur

20

30

mA

Neikvæð aflspenna

-15.5

-15

-14.5

V

Neikvæður aflstraumur

2

4

mA

Framleiðsla spennusvið

-9.57

+9,85

V

Nákvæmni framleiðsla spennu

346

µV

Dither tíðni

999.95

1000

1000.05

Hz

Útgáfa: 1KHz Dither Signal
DEMA AMPlitude

0,1%vπ

V

Rekja stig: NULL & PEAK
2%vπ Rekja stig: Q+ & Q-
Ljósfræði
Inntak sjónkraftur3

-30

-5

DBM

Inntak bylgjulengd

780

2000

nm

1. Mer vísar til útrýmingarhlutfalls mótunar. Úthlutunarhlutfallið sem náðst er venjulega útrýmingarhlutfall mótunar sem tilgreindur er í mótunargagnablaði.
2. CSO vísar til samsettrar annarrar röð. Til að mæla CSO á réttan hátt skal vera línuleg gæði RF merkis, mótum og móttakara. Að auki geta CSO -aflestrar kerfisins verið breytilegar þegar keyrt er á mismunandi RF tíðni.
3.. Vinsamlegast tekið fram að sjónkraftur inntaks samsvarar ekki sjónkrafti á völdum hlutdrægni. Það vísar til hámarks sjónkrafts sem mótarinn getur flutt út til stjórnanda þegar hlutdrægni er á bilinu −vπ til +vπ.

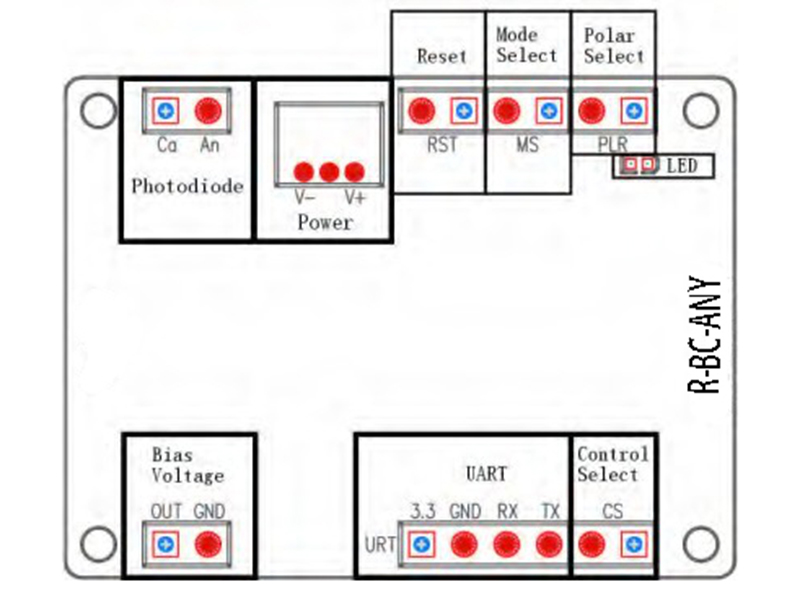

Notendaviðmót

Notandi-viðmót

Mynd5. Samsetning

Hópur

Aðgerð

Útskýring

Photodiode 1 PD: Tengdu bakskaut MZM Photodiode Gefðu ljósritunarviðbrögð
GND: Tengdu rafskaut MZM Photodiode
Máttur Aflgjafa fyrir hlutdrægni stjórnanda V-: Tengir neikvæða rafskautið
V+: Tengir jákvæða rafskautið
Miðrannsókn: Tengir jörðina
Endurstilla Settu stökkvari inn og dragðu út eftir 1 sekúndu Endurstilla stjórnandann
Mode Select Settu inn eða dragðu út stökkið Enginn stökkvari: null mode; Með stökkvari: Quad mode
Polar Select2 Settu inn eða dragðu út stökkið Enginn stökkvari: jákvætt skautaður; með stökkvari: neikvætt skaut
Hlutdrægni spennu Tengjast MZM hlutdrægni spennu Út og GND veita hlutdrægni fyrir mótarann
LED Stöðugt á Að vinna undir stöðugu ástandi
On-Off eða utan 0,2s. Að vinna úr gögnum og leita að stjórnunarstað
On-Off eða Off-On Every 1s Inntak sjónkraftur er of veikur
On-Off eða Off-On á þriggja ára Inntak sjónkraftur er of sterkur
Uart Notaðu stjórnandi í gegnum Uart 3.3: 3.3V viðmiðunarspenna
GND: jörð
Rx: fá stjórnanda
TX: Sendir stjórnandi
Stjórnunarval Settu inn eða dragðu út stökkið Engin stökkvari: Jumper Control; með stökkvari: Uart stjórn

1. Sumir MZ mótar eru með innri ljósritun. Velja skal uppsetningu stjórnanda á milli þess að nota ljósritunarstjóra eða nota innri ljósritunarstjóra. Mælt er með því að nota ljósnemi stjórnanda fyrir tilraunir með rannsóknarstofu af tveimur ástæðum. Í fyrsta lagi hefur stýring ljósmyndara tryggt gæði. Í öðru lagi er auðveldara að stilla innsláttarljósan. Athugasemd: Ef þú notar innri ljósritara, vinsamlegast vertu viss um að framleiðsla straumur ljósgeislunar sé stranglega í réttu hlutfalli við innsláttarafl.
2. Polar pin er notaður til að skipta um stjórnunarpunkt á milli hámarks og núll í núllstýringarstillingu (ákvarðað með stillingu Select Pin) eða Quad+
og Quad- í fjórhjólastjórn. Ef stökkvari af skautapinnanum er ekki settur inn verður stjórnunarpunkturinn núll í núllstillingu eða Quad+ í Quad Mode. Amplitude RF kerfisins mun einnig hafa áhrif á stjórnunarpunktinn. Þegar það er ekkert RF merki eða RF merki amplitude er lítið, er stjórnandi fær um að læsa vinnustaðnum að leiðréttum punkti eins og valið er af MS og PLR stökkvari. Þegar RF merki amplitude fer yfir ákveðinn þröskuld, verður skautað kerfisins breytt, í þessu tilfelli ætti PLR hausinn að vera í gagnstæða ástandi, þ.e. stökkvarinn ætti að setja inn ef hann er ekki eða dreginn út ef hann er settur inn.

Dæmigert umsókn

Tafla

Stjórnandinn er auðvelt í notkun.

Skref 1. Tengdu 1% tengi tengisins við ljósnemi stjórnandans.
Skref 2. Tengdu hlutdrægni spennu framleiðsla stjórnandans (í gegnum SMA eða 2,54mm 2-pinna haus) við hlutdrægni tengi mótarans.
Skref 3. Veittu stjórnanda +15V og -15V DC spennu.
Skref 4. Endurstilltu stjórnandann og það mun byrja að virka.
Athugið. Vinsamlegast vertu tryggður að RF merki alls kerfisins er á áður en hann endurstillir stjórnandann.
