Rof raf-ljósleiðari 780nm LiNbO3 styrkleikastýrir 10G

Stutt lýsing:

LiNbO3 styrkleikastillirinn er mikið notaður í háhraða ljósleiðarasamskiptakerfum, leysigeislaskynjun og ROF kerfum vegna góðrar rafsegulfræðilegrar afkasta. R-AM serían, sem byggir á MZ push-pull uppbyggingu og X-cut hönnun, hefur stöðuga eðlis- og efnafræðilega eiginleika sem hægt er að nota bæði í rannsóknarstofutilraunum og iðnaðarkerfum.

Senda okkur tölvupóst SÆKJA

Vöruupplýsingar

Rofea Optoelectronics býður upp á vörur fyrir ljósleiðara og ljósleiðara, svo sem ljósleiðara og mótorar.

Vörumerki

Eiginleiki

* Lágt innsetningartap
* Mikil bandbreidd
* Lág hálfbylgjuspenna
* Sérstillingarmöguleiki

Raf-ljósleiðari Raf-ljósleiðari LiNbO3 styrkleikastýrir MZM stýrir Mach-Zehnder stýrir LiNbO3 stýrir Litíum níóbat stýrir

Umsókn

⚫ ROF kerfi
⚫ Dreifing skammtalykla
⚫ Leysigeislaskynjunarkerfi
⚫ Hliðarbandsmótun

Rof-AM serían	Rof-AM-07	Rof-AM-08	Rof-AM-10	Rof-AM-13	Rof-AM-15
Rekstrarbylgjulengd	780nm	850nm	1064nm	1310nm	1550nm
Bandbreidd	10GHz	10GHz	10/20GHz	2,5 GHz	50GHz	10GHz	20GHz	40GHz
Innsetningartap	<5dB	<5dB	5dB	5dB	4dB
Útrýmingarhlutfall @DC	＞20dB	＞20dB	＞20dB	＞20dB	＞20dB
V_Π@RF (1KHz)	<3V	<3V	<4V	<3,5V	6V	<5V
V_Π@Hlutahalla	3,5V	3,5V	<5V	<5V	<8V	<7V

Pöntunarupplýsingar

Rof

XXG

Tegund: AM --- Styrkleikastillir

Bylgjulengd:

07---780nm
08---850nm

10---1060nm

13---1310nm

15---1550nm

Bandbreidd:

10GHz

20GHz

40GHz

50GHz

Skjár PD:

PD---Með PD
00 --- Engin PD

Tegund inn-út trefja: PP --- PM/PM

Ljósleiðari: FA---FC/APCFP---FC/PC

SP --- Sérsniðin

R-AM-07-10G

Bylgjulengd 710nm 10GHz styrkleikastýring

Færibreyta				Tákn		Mín.	Tegund	Hámark	Eining
Sjónrænir breytur
Rekstrarbylgjulengd				l		760	780	800	nm
Innsetningartap				IL			4,5	5	dB
Tap á ljósleiðaraendurkomu				ORL				-45	dB
Slökkvihlutfall rofa @DC				ER@DC		20	23		dB
Ljósleiðari	Inntakhöfn					PM780trefjar (125/250μm)
	úttakstenging					PM780trefjar (125/250μm)
Ljósleiðaraviðmót						FC/PC, FC/APC eða sérsniðin
Rafmagnsbreytur
Rekstrarbandvídd(-3dB）					S₂₁	10	12		GHz
Hálfbylgjuspenna Vpi		RF			@1KHz		2.5	3	V
		Hlutdrægni			@1KHz		3	4	V
Rafmagns afturfallstap					S₁₁		-12	-10	dB
Inntaksimpedans			RF		Z_RF	50			W
			Hlutdrægni		Z_{HLUTAÞÆTTING}	1M			W
Rafmagnsviðmót						SMA(f)

Takmörkunarskilyrði

Færibreyta	Tákn	Eining	Mín.	Tegund	Hámark
Inntaksljósafl	P_{í, Max}	dBm			20
Inntaks RF afl		dBm			28
hlutdrægni spenna	Vbias	V	-15		15
Rekstrarhitastig	Efst	℃	-10		60
Geymsluhitastig	Prófa	℃	-40		85
Rakastig	RH	%	5		90

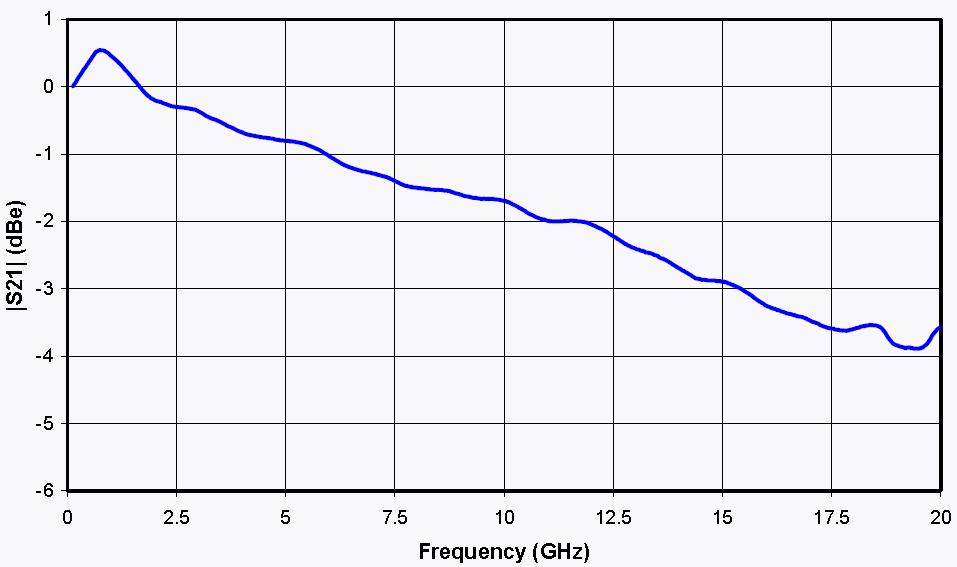

S21 Beygjan

&S11 ferill

S21 og s11 beygjur

Vélræn skýringarmynd

HAFN	Tákn	Athugið
Í	Sjónrænt inntakstengi	PM trefjar (125μm/250μm)
Út	Sjónútgangstengi	PM og SMF valkostur
RF	RF inntakstengi	SMA(f)
Hlutdrægni	Skákstýringarhöfn	1,2 hlutdrægni, 34-N/C
