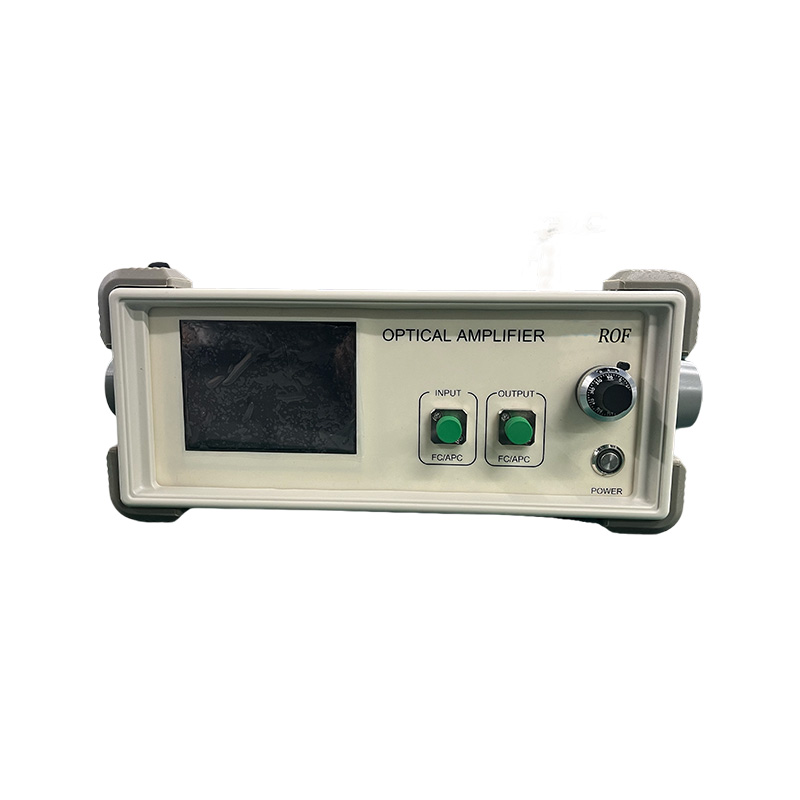

Rof-EDFA C band Háafls ljósleiðaramagnari Ljósmagnari C band
Eiginleiki
Umsókn
Færibreytur
| Sjónræn vísitala | Eining | Dæmigert gildi | Athugasemdir |
| Bylgjulengdarsvið | nm | 1535~1565 | Hægt er að aðlaga aðrar bylgjulengdir |
| Inntaksafl | dBm | -6~+10 |
|
| Mettunarútgangsafl | dBm | 27/30/33/35/37/40 | @0dBm Sláðu inn |
| Stillanlegt svið úttaksafls | - | 10%~100% |
|
| Hávaðavísitala | dB | <6,0 | @0dBm Sláðu inn |
| Pólunarslökkvihlutfall | dB | 23 (Tegund)，20 (mín.) |
|
| Einangrun inntaks/úttaks | dB | >35 |
|
| Eftirlit með ljósleiðarafl | - | Eftirlit með ljósleiðarafl inntaks, eftirlit með ljósleiðarafl úttaks |
|
| Tegund fléttu | - | PM1550 viðheldur skekkju |
|
| Tegund tengis með fléttu | - | FC/APC | Aðeins fyrir aflmælingar |
| Vinnuhamur |
| Sjálfvirk straumstýring (ACC) / Sjálfvirk aflstýring (APC) |
|
| Rafmagns- og umhverfisbreytur | Tegund töflu | eining | |
| Stjórnunarstilling | lykill | RS232 raðtengi samskipti | |
| Samskiptaviðmót | valfrjálst | DB9 kvenkyns | |
| Aflgjafi | 100~240V riðstraumur, <150W | 12V jafnstraumur, <60W | |
| vídd | 27/30/33 dBm | 260 (B) × 320 (D) × 120 (H) mm | 125 (B) × 150 (D) × 30 (H) mm |
| 35/37/40 dBm | 360 (B) × 350 (D) × 120 (H) mm | 139 (B) × 235 (D) × 70 (H) mm | |
| Rekstrarhitastig | -5~+35°C | ||
| Rakastigssvið í rekstri | 0~70% | ||
Meginregla og uppbyggingarmynd
Vörulisti
| Fyrirmynd | Lýsing | breytu |
| ROF-EDFA-P | Venjuleg afköst | 17/20/23dBm úttak |
| ROF-EDFA-HP | Mikil afköst | 30dBm/33dBm/37dBm úttak |
| ROF-EDFA-A | Framhlið aflmagnunar | -35dBm/-40dBm/-45dBm inntak |
| ROF-YDFA | Ytterbíum-dópaður trefjamagnari | 1064nm, Hæsta 33dBm úttakið |
Upplýsingar um pöntun
| Pöntunarupplýsingar/gerðarnúmer | |||||
| EYDFA | Rekstrarbylgjulengd | Tegund magnara | Úttaksafl (dBm) | Trefjategund | Hylkingarform |
| C= C-band | HP-BA = Mikil afköst BA magnari | 27/30/33/35/37/40 | PM = ljósleiðari sem viðheldur skautun | M= eining B= tafla | |
