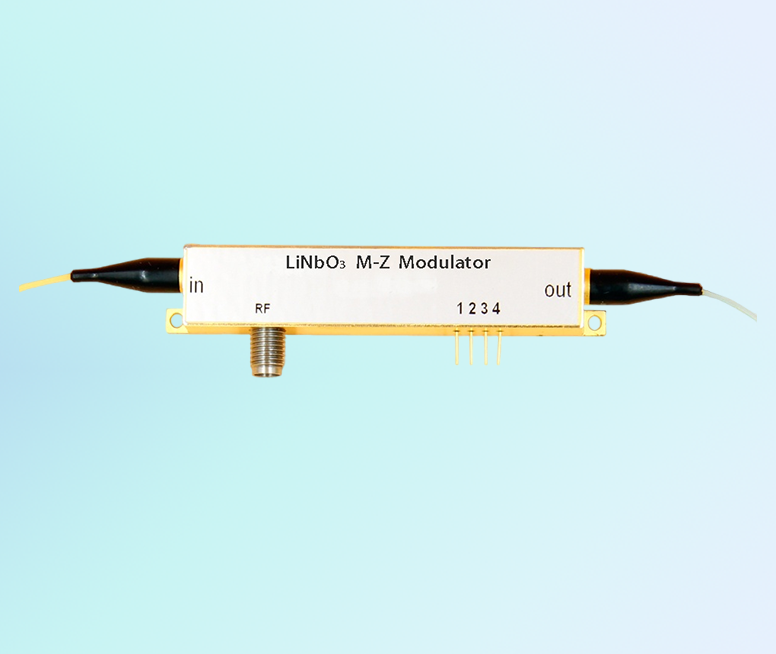

Rof Rafmagnsmælir 850 nm ljósstyrksmælir 10G
Eiginleiki
Lítið innsetningartap
Lág hálfspenna
Mikill stöðugleiki
Umsókn
Optískt fjarskiptakerfi í geimnum
Sesíum atómtímagrunnur
Púlsrafall
Skammtafræði
Frammistaða
Hámark DC útrýmingarhlutfall
Í þessari tilraun var engin RF merki beitt á kerfið. Hreint DC útrýming hefur verið mæld.
1. Mynd 5 sýnir sjónrænt afl mótunarúttaks, þegar mótara er stjórnað við hámarkspunkt. Það sýnir 3,71dBm á skýringarmyndinni.
2. Mynd 6 sýnir sjónrænt afl mótunarúttaks, þegar mótara er stjórnað á núllpunkti. Það sýnir -46,73dBm á skýringarmyndinni. Í raunverulegri tilraun er gildið breytilegt í kringum -47dBm; og -46,73 er stöðugt gildi.
3. Þess vegna er stöðugt DC slokknunarhlutfall mæld 50,4dB.
Kröfur um hátt útrýmingarhlutfall
1. Kerfismótari verður að hafa hátt útrýmingarhlutfall. Einkennandi fyrir kerfismótara ákvarðar hámarks útrýmingarhlutfallið sem hægt er að ná.
2. Gæta skal að skautun inntaksljóss mótara. Mótunartæki eru viðkvæm fyrir skautun. Rétt pólun getur bætt útrýmingarhlutfallið yfir 10dB. Í tilraunastofutilraunum er venjulega þörf á skautunarstýringu.
3. Réttar hlutdrægni stýringar. Í DC-útrýmingarhlutfallstilraun okkar hefur 50,4dB útrýmingarhlutfalli verið náð. Þó að gagnablað mótaraframleiðslunnar sýnir aðeins 40dB. Ástæða þessarar endurbóta er sú að sumir mótunartæki reka mjög hratt. Rofea R-BC-ANY hlutdrægni stýringar uppfæra hlutdrægni spennu á 1 sekúndu fresti til að tryggja hröð viðbrögð.
Tæknilýsing
| Parameter | Tákn | Min | Týp | Hámark | Eining | ||||
| Optískar breytur | |||||||||
| Í rekstribylgjulengd | l | 830 | 850 | 870 | nm | ||||
| Innsetningartap | IL | 4.5 | 5 | dB | |||||
| Optískt ávöxtunartap | ORL | -45 | dB | ||||||
| Skipta útrýmingarhlutfall @DC | ER@DC | 20 | 23 | dB | |||||
| Dynamiskt útrýmingarhlutfall | DER | 13 | dB | ||||||
| Ljósleiðari | Inntakhöfn | PM780trefjar (125/250μm) | |||||||
| framleiðslahöfn | PM780trefjar (125/250μm) | ||||||||
| Ljósleiðaraviðmót | FC/PC, FC/APC Eða sérsniðin | ||||||||
| Rafmagnsbreytur | |||||||||
| Í rekstribandbreidd（-3dB） | S21 | 10 | 12 | GHz | |||||
| Hálfbylgjuspenna Vpi | RF | @1KHz |
| 2.5 | 3 | V | |||
| Bias | @1KHz |
| 3 | 4 | V | ||||
| Rafmagnsalávöxtunartap | S11 | -12 | -10 | dB | |||||
| Inntaksviðnám | RF | ZRF | 50 | W | |||||
| Hlutdrægni | ZHLUTI | 1M | W | ||||||
| Rafmagns viðmót | SMA(f) | ||||||||
Takmörkunarskilyrði
| Parameter | Tákn | Eining | Min | Týp | Hámark |
| Inntak ljósafl @ 850nm | Pí, max | dBm | 10 | ||
| Input RF afl | dBm | 28 | |||
| forspennu | Vbias | V | -15 | 15 | |
| Í rekstrihitastig | Efst | ℃ | -10 | 60 | |
| Geymsluhitastig | Tst | ℃ | -40 | 85 | |
| Raki | RH | % | 5 | 90 |

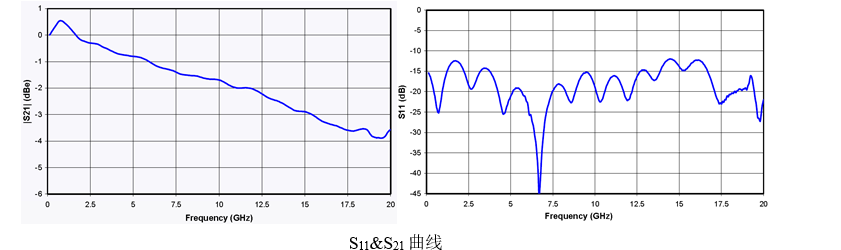

Einkennandi ferill
pöntunarupplýsingar:
| Rof | AM | XX | XXG | XX | XX | XX |
| Tegund： AM---StyrkurMótari | Bylgjulengd： 07---780nm 10---1060nm 13---1310nm 15---1550nm | Bandbreidd： 10GHz 20GHz 40GHz 50GHz
| Skjár PD: PD --- Með PD | In-Out Fiber gerð： PP---PM/PM
| Optískt tengi： FA---FC/APC FP---FC/PC SP---Csérsmíði |
vinsamlegast hafðu samband við mig ef þú hefur sérstakar kröfur
